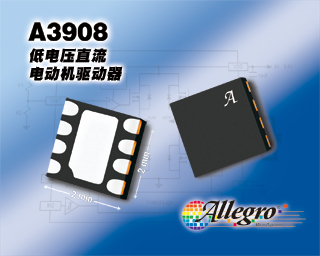

A3908-封装图解:
A3908封装图解

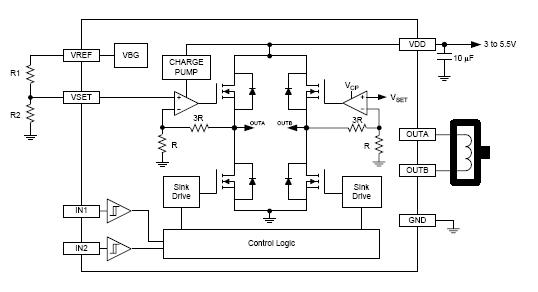

A3908产品应用图解:
A3908应用图解
A3908应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A3908介绍
A3908 - 低电压直流电动机驱动器

A3908是Allegro公司的一款电刷直流电动机驱动器产品,A3908是低电压直流电动机驱动器,本站介绍了A3908的封装应用图解、特点和优点、功能等,并给出了与A3908相关的Allegro元器件型号供参考。

A3908 - 低电压直流电动机驱动器 - 电刷直流电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A3908 是一款低电压双向直流电动机驱动器,典型输入电压范围为 3 至 5.5V,而输出电流高达 500mA。独特的全桥式输出整合源端线性操作,可确保电动机线圈的恒定电压供应。稳压输出可最大限度地减小因 I × RDS(开) 变化及电池电压公差导致的电动机电压变化。

逻辑输入引脚可控制电动机的旋转方向、制动及待机(<500nA 电源电流)模式,并可允许使用灌电流驱动器的可选 PWM。内部保护电路拥有过热关机、欠压锁定及交叉电流(击穿)保护功能。

A3908 采用 2mm × 2mm(标称高度 0.55mm)、8 引脚 DFN 封装,带有外露热传导垫片(封装后缀 EE)。该小型封装为无铅产品,且引脚框采用 100% 雾锡电镀。

应用
  • 机器人促动器及泵
  • 便携式打印机/扫描仪
  • 相机镜头/快门控制
  • 电池电动玩具及游戏
  • 低噪音测试仪器系统
特点和优点
  • 恒定电压工作(可调整)
  • 500mA 峰值输出电流额定值
  • 低功率待机模式
  • 小型 2mm × 2mm(标称高度 0.55mm)DFN 封装
  • 典型输入电压范围为 3 至 5.5V
  • 可调整的恒定电压或 PWM 工作
  • 待机模式电流低于 500nA
  • –40°C 至 85°C 的工作温度范围
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A3908EEETR-T 8-lead DFN -40°C to 85°C
    APEK3908EEE-01-T DEMO BOARD -40°C to 85°C
