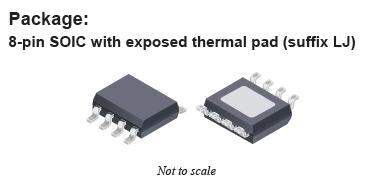

A4481-封装图解:
A4481封装图解

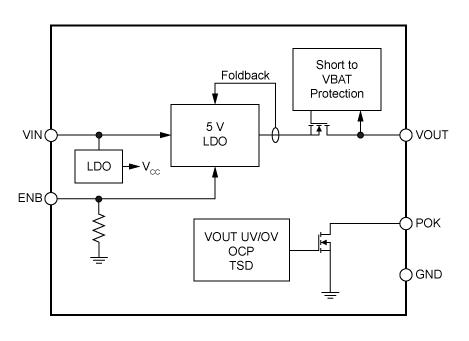

A4481产品应用图解:
A4481应用图解
A4481应用图解
A4481应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A4481介绍
A4481 - 具有50V负载突降和电池短路保护功能的5VOUT、50mA汽车线性稳压器

A4481是Allegro公司的一款单输出稳压器产品,A4481是具有50V负载突降和电池短路保护功能的5VOUT、50mA汽车线性稳压器,本站介绍了A4481的封装应用图解、特点和优点、功能等,并给出了与A4481相关的Allegro元器件型号供参考。

A4481 - 具有50V负载突降和电池短路保护功能的5VOUT、50mA汽车线性稳压器 - 单输出稳压器 - 稳压器和照明 - Allegro MicroSystems, LLC

功能描述

A4481 是一种独立的低压降线性稳压器,它具有完整的控制、诊断和保护功能,因此能满足许多汽车应用的需求。它能调节 5.25 - 40?V 的输入电压,以及最小 5?V ±1% 的输出电压,并能提供最大 50?mA 的负载电流。

A4481 的诊断输出包括向微控制器发出故障警告的“电源工作正常 (POK)”输出。

保护功能包括输入欠压锁定 (UVLO)、折返过流保护、输出欠压和过压保护 (UV/OVP) 和热关断 (TSD)。此外,它还能在最大 32?V 的电池短路事件中提供输出保护。

A4481 器件采用 8 引脚 SOIC 封装,并带外露隔热盘以增强散热。该封装为无铅(Pb)封装,引脚框采用100%雾锡电镀。

应用

用作下列装置的电源:

  • 微控制器
  • 收发器(CAN、LIN 等)
  • 传感器
特点和优点
  • 符合汽车AEC-Q100标准
  • 5.25 - 40?VIN 工作范围,50?V 额定负载突降
  • 5 V ±1% 内部 LDO 稳压器
  • 折返过流短路保护
  • 应对线束故障的电池短路保护(最大 32?V,不受 VIN的影响)
  • 电源工作正常 (POK) 标记功能
  • 用于微控制器控制或直接连接电池的高压逻辑电平使能输入 (ENB)
  • 每个引脚都具有引脚对引脚和引脚对地防短路功能
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    APEK4481KLJ-01-MH DEMO BOARD -20°C to 85°C -- 联系本地销售代表 检查库存
    A4481KLJTR-T 8-lead SOIC -40°C to 150°C 查看数据 联系本地销售代表 检查库存
