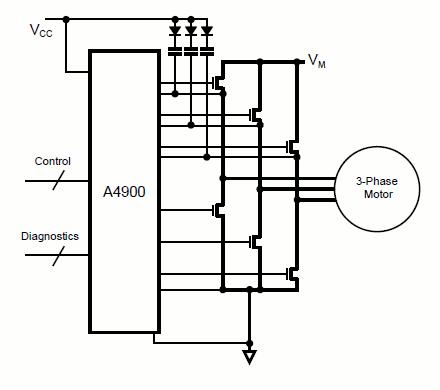

A4900产品应用图解:
A4900应用图解
A4900应用图解
A4900应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A4900介绍
A4900 - 高电压三相门极驱动器

A4900是Allegro公司的一款无刷直流电动机驱动器产品,A4900是高电压三相门极驱动器,本站介绍了A4900的封装应用图解、特点和优点、功能等,并给出了与A4900相关的Allegro元器件型号供参考。

A4900 - 高电压三相门极驱动器 - 无刷直流电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A4900 是一款高电压、高速功率 IGBT 或 MOSFET 驱动器,可以对三相应用提供三个独立的半桥通道。

自举电容器用于提供用作高电流开关的 N 通道 MOSFET 或 IGBT 需要的上述电池电源电压。该器件可实现对三相桥中所有六个门极驱动的直接控制,从而可通过块整流或正弦激励驱动电动机。集成交叉控制与固定无感时间可避免电源开关跨导。

集成诊断提供了欠压、过温及功率桥故障指示。可将它们配置成在大多数短路情况下保护电源开关。详细诊断可通过串行数据词输出的形式提供。

A4900 采用无铅 (Pb) 44 引脚 QSOP 封装(后缀为 LQ),采用 100% 雾锡电镀引脚框。

特点和优点
  • 高电压三相门极驱动
  • 对 550 VDC 电源的浮置高侧门极驱动
  • 可承受高电压转换速率
  • 通过固定无感时间进行交叉传导保护
  • 15 V 门极驱动电源电压
  • 与 TTL 兼容的逻辑输入
  • 欠压检测
  • 具有集成故障屏蔽的过流检测
  • 过温关机
  • 匹配的传播延迟
  • 详细的故障报告
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    APEK4900KLQ-01-T DEMO BOARD -20°C to 85°C
    A4900KLQTR-T 44-lead QSOP -40°C to 125°C
