A8652/53 是一种具有大电流输出的同步降压稳压器，它无需使用远程感应线路，就能通过线束提供精确的负载调节。这种远程负载调节是利用集成开环修正方案实现的，即在线束电阻已知的情况下，根据测量的负载电流和用户可编程的增益调节输出电压，从而能在 500?mV 的修正电压下达到 ±2% 的精度。远程负载调节控制包括 115% 的可调电压钳位和动态过压保护，OVP 阈值会随修正电压而变化。A8652/53 具有用户可配置的负载侧限流功能，用以在输出电流过大时，使输出电压返回。当输出电压 (VIN) 降至 2.6?V 时，A8652/53 能在 4.0?V 至 36?V 的范围内调节额定输入电压，并保持正常运行。当输入电压接近输出电压时，工作周期会最大化以保持输出电压。

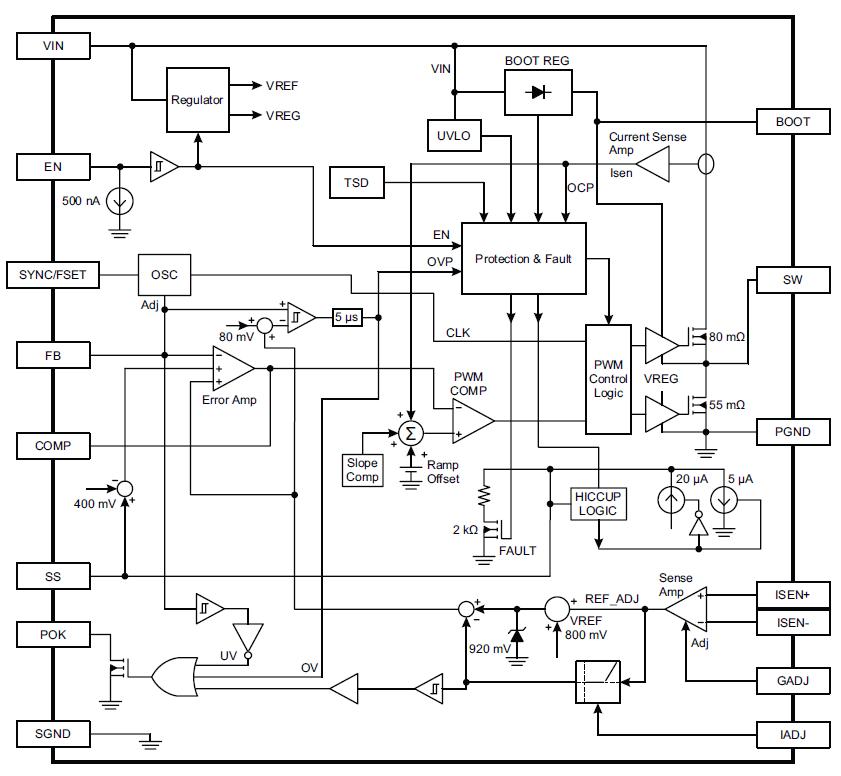

A8652/53 的功能包括外部设置的软启动时间、外部补偿网络、可启用输出电压 (VOUT) 的 EN 输入、可同步或设置 PWM 频率的 SYNC/FSET 输入，以及能显示输出电压在调节范围内，而且未出现负载侧限流状态的 PowerOK 输出。保护功能包括输入电压 (VIN) 欠压锁定、逐周期电流限制、打嗝模式短路保护、动态过压保护和热关机。A8652/53 在每个引脚提供了开路、相邻引脚短路和对地短路保护功能，以满足最严格的汽车和非汽车应用的需求。

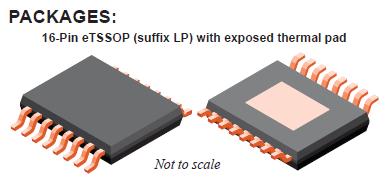

A8652/53 器件可采用带外露散热板的 16 引脚 eTSSOP 封装，以增强散热性能。该封装为无铅 (Pb) 封装，引脚框采用 100% 雾锡电镀。最高结温 (TJ(max)) 是 150°C。

应用

• 汽车 USB 电源端口
• 后座娱乐系统
• 导航系统
• 摩托车仪表组

通过 AEC-Q100 汽车电子测试标准的认证

电缆与布线压降补偿

利用控制器进行动态电压修正

集成高电平侧和低电平侧开关 MOSFET

可编程负载侧电流限制

低压差操作的最大工作周期

工作输入电压范围：4.0?V 至 36?V

UVLO STOP 阈值是 2.6?VTYP

承受最大 40?V 的冲击电压

连续负载： A8653 为 2.6?A；A8652 为1.0?A

可调节开关频率 (fSW)：100?kHz 至 2.2?MHz

与外部时钟同步：100?kHz 至 2.2?MHz

适应较低 EMI 信号的频率抖动

外部可调节补偿网络

兼容陶瓷输出电容器，能实现预偏置启动

电源工作正常 (POK) 输出

动态过压保护、逐周期电流限制、打嗝模式短路保护和热保护

开路与相邻引脚短路容错

每个引脚都具有对地短路容错功能

USB3 充电能力：A8653 2.6?A

USB2 充电能力：A8652 1?A

型号	封装类型	温度	遵循 RoHS规范
APEK8652KLP-01-MH	DEMO BOARD	-20°C to 85°C	否	--	新	联系本地销售代表	检查库存
A8652KLPTR-T	16-lead TSSOP	-40°C to 150°C	是	查看数据	新	联系本地销售代表	检查库存
APEK8653KLP-01-MH	DEMO BOARD	-20°C to 85°C	否	--	新	联系本地销售代表	检查库存
A8653KLPTR-T	16-lead TSSOP	-40°C to 150°C	是	查看数据	新	联系本地销售代表	检查库存
