ATS685LSH 是霍尔效应集成电路与稀土磁铁的优化组合，可为双线式应用的真零速数字齿轮齿感测提供用户友好型解决方案。该传感器 IC 采用单脉冲模压塑料封装，其中包括钐钴磁铁、极片以及专为磁路优化的霍尔效应 IC。该小型封装可以轻松组装并用在不同形状及大小的齿轮上。

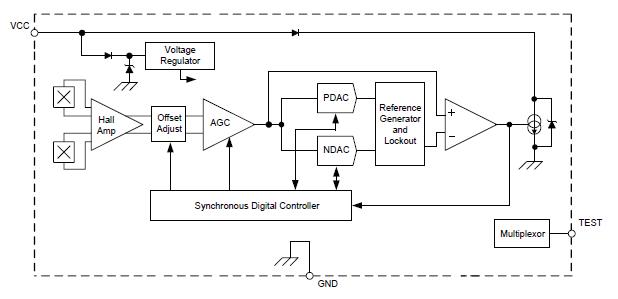

该集成电路将双元件霍尔效应 IC 与信号处理电路相结合，可响应铁磁目标产生的差分磁性信号而进行开关操作。该器件包含一个复杂的补偿电路，可消除磁铁和系统偏置。模拟信号的数字跟踪用于实现真零速操作。高级校准算法用于在启动时调整装置增益和偏置，从而形成气隙独立开关点，大幅提高输出准确性。而且，该高级算法还可降低系统异常产生的不良效应，如目标震动和气隙突然变化。

调整电流输出，以满足双线操作的要求。该传感器 IC 是在诸如变速器速度等齿轮齿应用领域中获得边缘和工作循环信息的理想之选。

ATS685 采用无铅 (Pb) 4 引脚单列直插式封装 (SIP)，且引脚框采用 100% 雾锡电镀。
