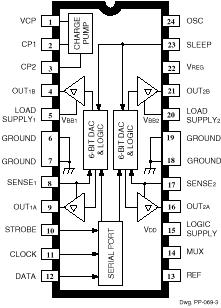

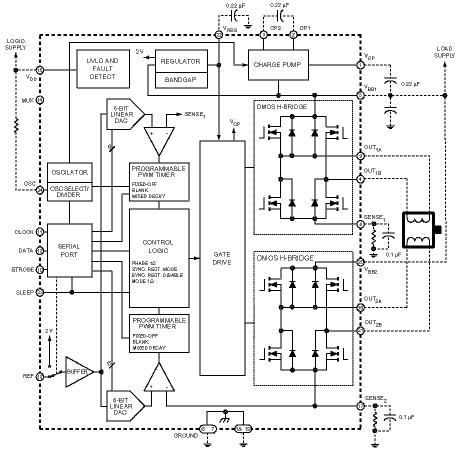

A3972应用图解
A3972应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A3972介绍
A3972 - 双路DMOS全桥式微步PWM电动机驱动器

A3972是Allegro公司的一款双极步进电动机驱动器产品,A3972是双路DMOS全桥式微步PWM电动机驱动器,本站介绍了A3972的封装应用图解、特点和优点、功能等,并给出了与A3972相关的Allegro元器件型号供参考。

A3972 - 双路DMOS全桥式微步PWM电动机驱动器 - 双极步进电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

这些部件正在生产中,但已属“最后一次购买的产品”。该分类表明,该产品已过时,且已发出通告。该器件的销售目前仅限于现有客户应用。该器件不应该用于新设计应用,因为在不久的将来,它可能会被废弃。不再提供样品。状态变更日期:2015 年 8 月 31 日。接收“最后一次购买”订单的截止日期:2016 年 6 月 30 日。

推荐的代替产品:关于现有客户迁移,对于新客户或新应用,请参考A3992SLPTR-T。

为双极微步步进电动机的脉宽调制 (PWM) 电流控制而设计的 A3972SB,能够连续输出电流输出至 ±1.5 安培,工作电压为 50 伏。通过串行接口可对内部固定关断时间脉宽调制 (PWM) 电流控制计时电路编程,从而可在慢、快速及混合电流衰减模式下进行工作。

可通过有两个 6 位线性 DAC 串行接口及参考电压来设置期望的负载电流电平。该 6 位控制器可以各种步进方式(包括微步进至完整步进驱动)实现转矩控制的最大灵活性。负载电流在最大值增量的 1.56% 中设置。

同步整流电路允许负载电流在电流衰减过程中通过 DMOS 输出驱动器的低 rDS(on) 流动。此特性将使该产品在大多数应用中不需要外部箝位二极管,节约了成本与外部元件数量,而功耗则降到最小值。

内部电路保护包括带时延的过热关机、瞬态抑制二极管及交叉电流保护。不需要特别的加电排序。

特点和优点
  • ±1.5 安培、50 伏连续输出额定功率
  • 低 rDS(开) DMOS 输出驱动器
  • 通过 6 位线性 DAC 优化的微步
  • 可编程的混合、快速和慢电流衰减模式
  • 4 MHz 内置振荡器,实现数字计时
  • 串行接口控制芯片功能
  • 同步整流实现低功率耗散
  • 内部欠压锁定和过热关机电路
  • 交叉电流保护
  • 精确 2 V 参考电压
  • 输入与 3.3 V 或 5 V 控制信号兼容
  • 休眠和怠速模式
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A3972SB-T 24-lead DIP -20°C to 85°C 查看数据 上次购买 联系本地销售代表 检查库存
