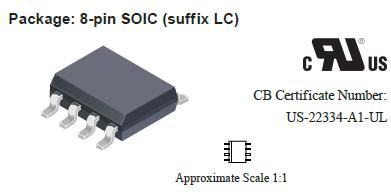

ACS722封装图解
ACS722产品应用图解:

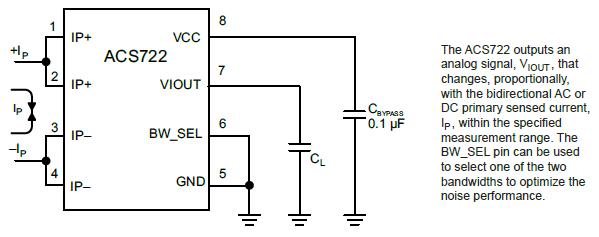

ACS722应用图解
ACS722应用图解
ACS722应用图解
ACS722应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - ACS722介绍
ACS722 - 高精度电流隔离电流传感器IC

ACS722是Allegro公司的一款0至50A整合式导体传感器IC产品,ACS722是高精度电流隔离电流传感器IC,本站介绍了ACS722的封装应用图解、特点和优点、功能等,并给出了与ACS722相关的Allegro元器件型号供参考。

ACS722 - 高精度电流隔离电流传感器IC - 0至50A整合式导体传感器IC - 电流传感器IC - Allegro MicroSystems, LLC

功能描述

Allegro? ACS722 电流传感器 IC 是工业、商业和通信系统交直流传感的精确经济的解决方案。小型封装非常适合空间狭小的应用,由于减少了电路板的面积,还降低了成本。典型应用领域包括电动机控制、载荷检测和管理、开关式电源和过电流故障保护。

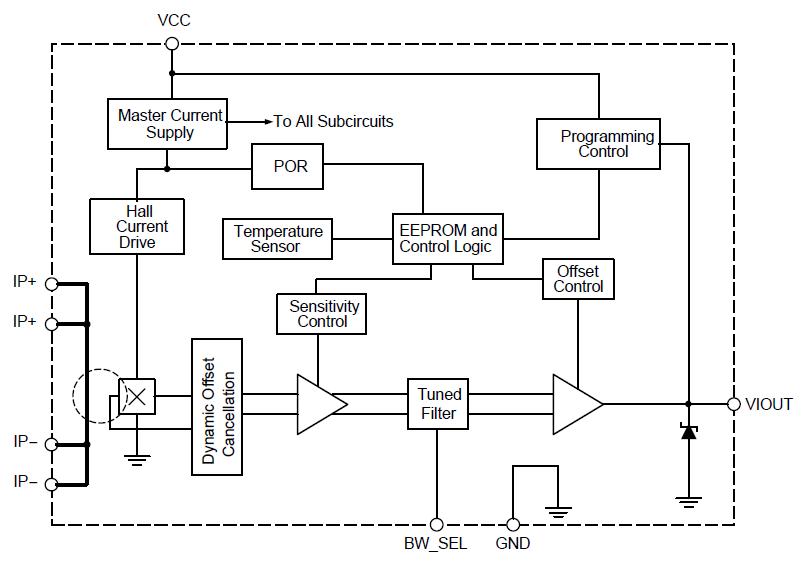

该器件具有精确的、低偏移线性霍尔传感器电路,并在晶片表面附近设有铜传导通路。通过该铜传导通路的应用电流能够生成可被集成霍尔 IC 感应并转化为成比例电压的磁场。通过磁场与霍尔传感器的靠近来优化器件精确度。精确的比例电压由低偏置的稳定斩波 BiCMOS 霍尔 IC 提供,该 IC 包括 Allegro 的专利数字温度补偿装置,可以实现基于温度的超精确性能。通过一次铜导体路径(从引脚 1 和 2 至引脚 3 和 4)的电流增加时,该器件的输出具有正斜率,该路径用于电流感测。此传导路径内部电阻的典型值是 0.65 mΩ(采用 LC SOIC8 封装)以及 0.85 mΩ(采用 MA SOIC16W 封装),两者均具有低功耗特性。

传导路径的端子与传感器引线(引脚 5-8)采用电气隔离。由此可在高电平电流传感应用场合使用 ACS722 电流传感器,而且无需使用高电平侧差分放大器或其他昂贵的隔离技术。

ACS722 采用小型扁平表面安装座 SOIC8 封装,或是高隔离电压表面安装座 SOIC16W 宽体封装。引脚架采用 100% 雾锡电镀,可与标准无铅(Pb)印刷电路板装配流程兼容。该器件的内部无铅,但倒装芯片高温铅基焊球除外,目前该器件属于 RoHS 豁免产品。该器件在工厂装运前,经过充分校准。

特点和优点
  • 利用专利集成数字温度补偿电路,您可以在开环传感器中获得近似闭环的温度测量精确度。
  • UL60950-1 (ed. 2) 认证
  • 介电强度电压
  • ACS722LLC:2.4?kVrms
  • ACS722KMA:4.8 kVrms
  • 基本隔离工作电压
  • ACS722LLC:420?Vpk 或 VDC?/ 297?Vrms
  • ACS722KMA:1550 Vpk / 1097 Vrms 或 VDC
  • 增强隔离工作电压
  • ACS722KMA:800 Vpk / 565 Vrms 或 VDC
  • 凭借专有放大器和过滤器设计技术,该器件具有业界领先的噪声性能,并且带宽也显著改善
  • 引脚可选带宽:80?kHz(高带宽应用)或 20 kHz (低噪声性能)。
  • 一次导体,功率损失低,耐冲击电流容量大。
  • ACS722LLC:0.65?mΩ
  • ACS722KMA:0.85?mΩ
  • 封装:
  • ACS722LLC:小型扁平 SOIC8 封装适合空间狭小应用
  • ACS722KMA:扁平 SOIC16 宽体封装,适合空间狭小的高隔离电压应用
  • ACS722LLC:集成屏蔽实际上消除了从电流导体至晶片的电容耦合,显著抑制了高 dv/dt 瞬变导致的输出噪声
  • 3 - 3.6?V,正比于交直流电流的单相电源操作输出电压
  • 出厂时校准灵敏度和静态输出电压实现更高精确度
  • 稳定斩波实现极度稳定的静态输出电压
  • 近零的磁滞
  • 电源电压的成比例输出
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    ACS722KMATR-10AB-T 16-lead SOIC -40°C to 125°C
    ACS722KMATR-20AB-T 16-lead SOIC -40°C to 125°C
    ACS722KMATR-40AB-T 16-lead SOIC -40°C to 125°C
    ACS722LLCTR-40AU-T 8-lead SOIC -40°C to 125°C
    ACS722LLCTR-05AB-T 8-lead SOIC -40°C to 150°C
    ACS722LLCTR-10AB-T 8-lead SOIC -40°C to 150°C
    ACS722LLCTR-10AU-T 8-lead SOIC -40°C to 150°C
    ACS722LLCTR-20AB-T 8-lead SOIC -40°C to 150°C
    ACS722LLCTR-20AU-T 8-lead SOIC -40°C to 150°C
    ACS722LLCTR-40AB-T 8-lead SOIC -40°C to 150°C
