A1125 - 稳定斩波型精密霍尔效应开关
A1125是Allegro公司的一款霍尔效应单极开关产品，A1125是稳定斩波型精密霍尔效应开关，本站介绍了A1125的封装应用图解、特点和优点、功能等，并给出了与A1125相关的Allegro元器件型号供参考。
A1125 - 稳定斩波型精密霍尔效应开关 - 霍尔效应单极开关 - 磁性数字位置传感器IC - Allegro MicroSystems
功能描述

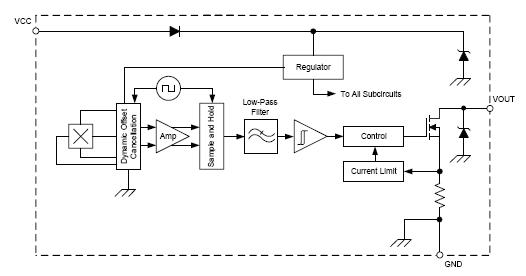

A1220、A1121、A1122、A1123 和 A1125 霍尔效应单极开关是一种在各种温度下都极其稳定和具备抗压特性的传感器 IC，尤其适用于温度最高达 150°C 的作业。动态偏移消除保证了在高温下的良好性能，可降低通常由器件超模压、温度依存性及热应力引起的剩余偏移电压。每个器件都在单硅片上装有以下元件：稳压器、霍尔发电机、小型信号放大器、稳定斩波特性、施密特触发器和具有短路保护功能、最大可汲入 25mA 电流的开路集电极输出。
板载稳压器允许在 3 至 24V 的电源电压下工作。在低至 3V 的电压下工作的优点是，器件可用于 3V 的应用或可通过额外的外部电阻与电源引脚串联，实现更大的高压瞬态保护。
对于A1120、A1121、A1122、和 A1123，只要南极具有足够磁场就能打开输出。在没有磁场的时候，输出就会停止。A1125 与 A1120 和 A1121 互补，对于 A1125，南极具有磁场将关闭输出，而消除南极磁场将打开输出。

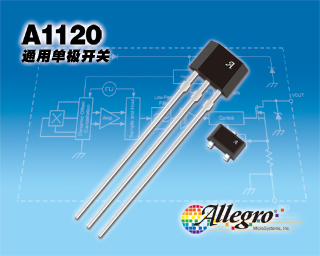

两种封装类型能为大多数应用提供磁性优化的封装。LH 型封装是经改进的 SOT23W 表面安装型封装，而 UA 则是供过孔安装使用的三引脚超小型 SIP。每种封装都是无铅封装（后缀 –T），引脚框采用 100% 雾锡电镀。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 |
|---|---|---|---|
| A1120ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1120ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1120EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1120LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1120LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1120LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1121ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1121ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1121EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1121LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1121LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1121LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1122ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1122ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1122EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1122LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1122LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1122LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1123ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1123ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1123EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1123LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1123LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1123LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1125ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1125ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1125EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1125LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1125LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1125LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
