Allegro产品 - A1150介绍
A1150 - 稳定斩波两线霍尔效应开关

A1150是Allegro公司的一款霍尔效应单极开关产品,A1150是稳定斩波两线霍尔效应开关,本站介绍了A1150的封装应用图解、特点和优点、功能等,并给出了与A1150相关的Allegro元器件型号供参考。

A1150 - 稳定斩波两线霍尔效应开关 - 霍尔效应单极开关 - 磁性数字位置传感器IC - Allegro MicroSystems, LLC

功能描述

A1150、A1152、A1153、A1155、A1156、A1157 和 A1158 由一系列两线单极霍尔效应开关组成,为提高磁性开关点的精度,它们已经过工厂预校。这些器件采用 Allegro? 先进的 BiCMOS 晶片制造工艺制成,此工艺应用了取得专利的高频 4 相稳定斩波技术。该技术能在整个工作温度范围内实现磁稳定性,而且能彻底消除在恶劣应用环境下暴露的单霍尔元件装置内的固有偏移。

A115x 系列能满足许多汽车应用的需求。这些应用包括感应座椅调节导轨位置、安全带搭扣存在、引擎盖/后备箱锁闭和换挡选择器的位置。

与传统的开路集电极开关相比,两线单极开关在工作时少用一根线,所以它们非常适合对成本敏感的应用。此外,系统设计人员能始终获得诊断信息,因为输出电流必须始终在两个狭窄范围内。任何不在这两个范围内的电流水平都表明出现故障。

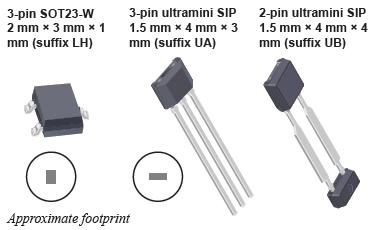

所有产品均以三种封装类型提供。LH 是用于表面贴装的 SOT-23W 小型超薄封装。UA 是用于通孔安装的 3 引脚超微型单列直插式封装 (SIP)UB 是用于通孔安装的 2 引脚超微型单列直插式封装 (SIP)。所有三种封装均为无铅 (Pb) 封装,并采用 100% 雾锡镀层引脚框。

特点和优点
  • 符合 AEC-Q100 标准
  • 高速 4 相稳定斩波
  • 在整个工作温度范围内的低开关点漂移
  • 对热应力和机械应力不敏感
  • 芯片保护
  • 电源瞬态保护
  • 电池反接保护
  • 板载稳压器
  • 3至 24 V 工作电压
  • 固态可靠性
  • 可靠的 EMC 和 ESD 性能
  • 通过使用专有的 40-V 钳位结构达到行业领先的 ISO 7637-2 性能
  • 扩大工作温度范围:-40°C至 150°C
  • 具有集成 0.1µF 旁路电容器的 UB 封装选项
  • -F 选项:工厂预设温度系数 (TC) 确保与 铁氧体磁铁连用
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A1150LLHLT-T 3-lead SOT -40°C to 150°C
    A1150LLHLX-T 3-lead SOT -40°C to 150°C
    A1150LUA-T 3-lead SIP -40°C to 150°C
    A1152LLHLX-T 3-lead SOT -40°C to 150°C
    A1152LUA-T 3-lead SIP -40°C to 150°C
    A1152LUBTN-F-T 2-lead SIP -40°C to 150°C
    A1152LUBTN-T 2-lead SIP -40°C to 150°C
    A1153LLHLT-F-T 3-lead SOT -40°C to 150°C
    A1153LLHLX-F-T 3-lead SOT -40°C to 150°C
    A1153LLHLX-T 3-lead SOT -40°C to 150°C
    A1153LUA-T 3-lead SIP -40°C to 150°C
    A1153LUBTN-F-T 2-lead SIP -40°C to 150°C
    A1153LUBTN-T 2-lead SIP -40°C to 150°C
    A1155LLHLX-T 3-lead SOT -40°C to 150°C
    A1155LUA-T 3-lead SIP -40°C to 150°C
    A1155LUBTN-F-T 2-lead SIP -40°C to 150°C
    A1155LUBTN-T 2-lead SIP -40°C to 150°C
    A1156LLHLX-T 3-lead SOT -40°C to 150°C
    A1156LUA-T 3-lead SIP -40°C to 150°C
    A1156LUBTN-F-T 2-lead SIP -40°C to 150°C
    A1156LUBTN-T 2-lead SIP -40°C to 150°C
    A1157LLHLT-T 3-lead SOT -40°C to 150°C
    A1157LLHLX-T 3-lead SOT -40°C to 150°C
    A1157LUA-T 3-lead SIP -40°C to 150°C
    A1158LLHLT-T 3-lead SOT -40°C to 150°C
    A1158LLHLX-T 3-lead SOT -40°C to 150°C
    A1158LUA-T 3-lead SIP -40°C to 150°C
