A4953 - 全桥式DMOSPWM电动机驱动器
A4953是Allegro公司的一款电刷直流电动机驱动器产品，A4953是全桥式DMOSPWM电动机驱动器，本站介绍了A4953的封装应用图解、特点和优点、功能等，并给出了与A4953相关的Allegro元器件型号供参考。
A4953 - 全桥式DMOSPWM电动机驱动器 - 电刷直流电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems
功能描述
设计用于直流电动机的 PWM（脉宽调制）控制，A4952 和 A4953 能够承受峰值输出电流达 ±2 安培，峰值工作电压达到 40 伏特。
该产品可提供输入端子，通过外部施加的 PWM 控制信号控制直流电动机的速度与方向。采用内部同步整流控制电路降低脉宽调制 (PWM) 操作时的功率消耗。
内部电路保护包括过电流保护、电动机接地或电源短路、因滞后引起的过热关机、VBB 欠压监视以及交叉电流保护。

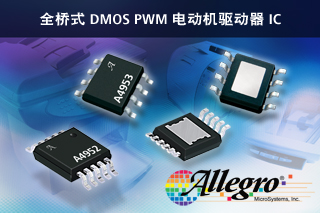

A4952 提供超薄 10 针 MSOP 封装，A4953 提供超薄 8 针 SOICN 封装。两种封装都具有外露焊盘，以提高散热功能，且均是无铅产品，引脚框采用 100% 雾锡电镀。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 |
|---|---|---|---|
| APEK4952ELY-01-T | DEMO BOARD | -20°C to 85°C | 否 |
| A4952ELYTR-T | 10-lead MSOP | -40°C to 85°C | 是 |
| APEK4952ELY-01-WO | DEMO BOARD | -40°C to 85°C | 否 |
| A4953ELJTR-T | 8-lead SOIC | -40°C to 85°C | 是 |
| APEK4953ELJ-01-T | DEMO BOARD | -40°C to 85°C | 否 |
| APEK4953ELJ-01-WO | DEMO BOARD | -40°C to 85°C | 否 |
