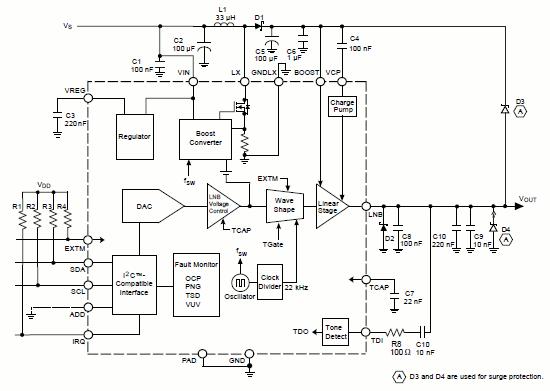

A8294产品应用图解:
A8294应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A8294介绍
A8294 - 单路LNB电源和控制稳压器

A8294是Allegro公司的一款卫星机顶盒LNBR产品,A8294是单路LNB电源和控制稳压器,本站介绍了A8294的封装应用图解、特点和优点、功能等,并给出了与A8294相关的Allegro元器件型号供参考。

A8294 - 单路LNB电源和控制稳压器 - 卫星机顶盒LNBR - 稳压器和照明 - Allegro MicroSystems, LLC

功能描述

设计用于模拟和数字卫星接收器,该单路低噪音降频转换稳压器 (LNBR) 是单片线性/开关稳压器,专用于通过同轴电缆将功率和接口信号传给一个 LNB 降压转换器。A8294 具有集成到器件内的升压开关和补偿电路,只需少量外部元件。选择一个较高的开关频率,以最小化被动过滤元件的尺寸,进一步降低成本。高级别的元件集成可确保极低的噪音和脉动图形。

A8294 设计用于通过利用 Allegro® 高级 BCD 流程,获取高效率。经优化后,集成的升压开关可最大限度地减少切换和静态损耗。为进一步提高效率,已最大限度地消除跟踪稳压器过程中的压降。

对于 DiSEqC™ 通信,可提供若干种模式,以使用内部或外部时钟源极,在整个过程中直至无载荷时,生成音调信号。

该器件提供一组全面的故障寄存器,有关寄存器符合所有的通用标准,其中包括:过电流、过热关机、欠压以及电源不良。

该器件使用 2 线双向串行接口,与 I2C™ 标准兼容,工作频率高达400 千赫。

A8294 采用无铅 (Pb) MLP/QFN 封装,ES,20 触点,4mm × 4mm,0.75 标称总高度。

特点和优点
  • 双线 I2C™ 兼容接口:控制(写入)和状态(读取)
  • 兼容所有通用标准的 LNB 电压(6 个编程等级)
  • 追踪开关模式功率转换器,实现最低耗散
  • 集成转换器开关和电流感应
  • 提供高达 700mA 连续负载电流
  • 最低 800mA 的输出电流限制,配备 48ms 计时器r
  • 静态电流限制电路允许在启动时就达到满电流和实现 13→18V 输出转换;可靠地启动宽负载范围
  • 推挽输出级可最小化 13→18V 和 18→13V 输出转换时间,实现较高的电容负载
  • 可通过外置计时电容器调整升/降时间
  • 内置音频振荡器,在出厂时已校正至 22 kHz,促进
  • DiSEqC™ 音频编码,即使没有负载也是如此
  • 两种 22kHz 音频生成方法,包括拨出音频验证 (TDET)
  • 辅助调制输入
  • 配备计时器的 LNB 过电流
  • 输出电压电平、输入电源欠压锁定和 DiSEqCTM 音频输出的诊断
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A8294SESTR-T 20-lead QFN -20°C to 85°C
