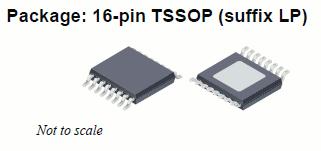

A8584K-封装图解：
A8584K封装图解

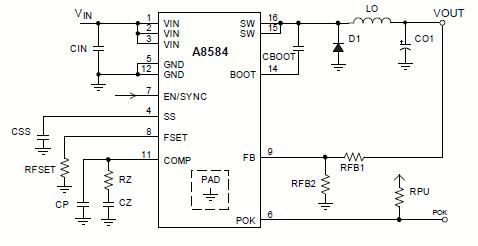

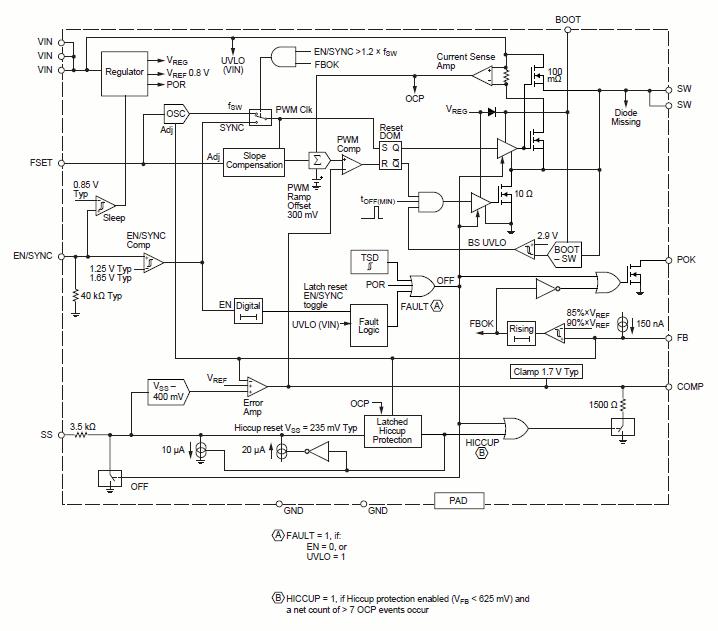

A8584K产品应用图解：
A8584K应用图解
A8584K应用图解
Allegro芯片：
承诺原装正品
专营Allegro，真正优化您的供应链
Allegro产品 - A8584K介绍

A8584K - 宽输入电压、500kHz、2.5A异步降压调节器

A8584K是Allegro公司的一款单输出稳压器产品，A8584K是宽输入电压、500kHz、2.5A异步降压调节器，本站介绍了A8584K的封装应用图解、特点和优点、功能等，并给出了与A8584K相关的Allegro元器件型号供参考。

A8584K - 宽输入电压、500kHz、2.5A异步降压调节器 - 单输出稳压器 - 稳压器和照明 - Allegro MicroSystems

功能描述

A8584 是一款可调频率、高输出电流的 PWM 调节器，整合低电阻、高端、N 通道 MOSFET。A8584 整合电流模式控制，可提供简单补偿、出色的回路稳定性和快速的瞬态反应。A8584 利用外部补偿兼容各种功率元件以优化瞬态反应，不影响稳定性。

A8584 可调整 4.7 到 36V 的输入电压，提供低至 0.8V 的输出电压以及大约 2.5A 的负载电流。A8584 特色包括外部可调开关频率、可最大限度减少涌流的外部设置软启动时间、可启用 VOUT 及/或同步 PWM 开关频率的 EN/SYNC 输入、以及指示 VOUT 在调节范围内的电源工作正常 (POK) 输出。A8584 只在需要时才打开低端的 FET 为升压电容器充电，而不是在每个 PWM 周期都打开。从而改善轻负荷效率和提供较低的空载电流。A8584 控制电路在睡眠模式的电流低于 3μA。

保护功能包括 VIN 欠压锁定 (UVLO)、逐脉冲过流保护 (OCP)、打嗝模式短路保护 (HIC) 和过热关机 (TSD)。此外，A8584 还提供相邻引脚短路保护和每个引脚的接地短路保护，以满足要求最高的汽车应用。

A8584 采用 16 针 TSSOP 封装，并带有外露散热板以增强散热功能。该封装为无铅 (Pb) 封装，引脚框采用 100% 雾锡电镀。

特点和优点
  • 符合汽车 AEC-Q100 标准
  • 较宽的工作电压范围：4.7 至 36V
  • UVLO 停止阈值为 3.8V（典型）
  • 支持 40V 输入，以进行电涌和甩负荷测试
  • 可调输出电压低至 0.8V
  • 内部 800mV 参考，±1.5% 精确率
  • 内部 100mΩ 高端开关 MOSFET
  • 可调开关频率，fSW：250 至 500kHz
  • 同步到外部时钟：1.2× fSW 到 1.5 × fSW
  • 睡眠模式的供给电流低于 3μA
  • 通过 SS 针脚从外部设置软启动时间
  • 极低的空载电流
  • 兼容预偏置启动
  • 电源工作正常 (POK) 输出
  • 逐脉冲电流限制 (OCP)
  • 打嗝模式短路保护 (HIC)
  • 过温保护 (TSD)
  • 开路和相邻针脚短路耐受
  • 每个针脚的接地短路耐受
  • 外部可调补偿
  • 兼容陶瓷输出电容器
    • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A8584KLPTR-T 16-lead TSSOP -40°C to 125°C 是
