A1106 - 连续开关系列
A1106是Allegro公司的一款霍尔效应单极开关产品，A1106是连续开关系列，本站介绍了A1106的封装应用图解、特点和优点、功能等，并给出了与A1106相关的Allegro元器件型号供参考。
A1106 - 连续开关系列 - 霍尔效应单极开关 - 磁性数字位置传感器IC - Allegro MicroSystems
功能描述
Allegro? A1101-A1104 和 A1106 霍尔效应开关是广受欢迎的 Allegro 312x 和 314x 系列单极开关的新一代替代产品。 A110x 系列 采用 BiCMOS 技术生产，相关器件具有快速上电和低工作噪音的优点。器件编程在封装之后进行，可消除封装应力引起的偏移，从而确保更高的开关点精确度。独一无二的霍尔元件几何尺寸以及低偏移放大器有助于减少噪音，并降低通常由器件超模压、温度剧增和热应力引起的残余偏移电压。

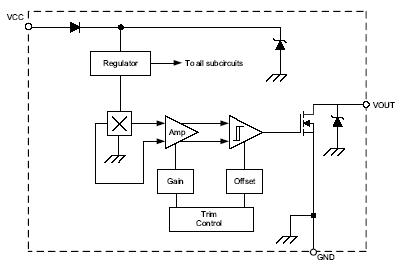

A1101-A1104 和 A1106 霍尔效应开关在单硅片里包含以下元件：稳压器、霍尔电压发生器、小信号放大器、施米特触发器和 NMOS 输出晶体管。集成稳压器允许在 3.8 至 24V之间进行操作。扩展型板载保护电路使 ±30V绝对最大电压额定值成为可能，因而无需添加外部元件即可为汽车和工业电动机整流应用提供超卓保护。该系列中的所有器件除磁性开关点水平之外无任何差别。

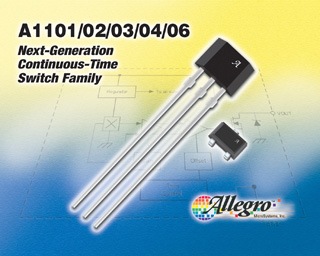

BiCMOS 工艺小巧精致的几何尺寸让这些器件均能以超小型封装形式提供。现有的封装类型为大多数应用提供磁性最优化的解决方案。封装 LH 是 SOT23W 微型低厚度表面安装型封装，而封装 UA 是供过孔安装使用的三引脚超小型 SIP。所有封装均不含铅，引脚框采用 100% 雾锡电镀。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 |
|---|---|---|---|
| A1101ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1101ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1101EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1101LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1101LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1101LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1102ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1102ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1102EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1102LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1102LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1103ELHLT-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1103ELHLX-T | 3-lead SOT | -40°C to 85°C | 是 |
| A1103LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1103LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1103LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1104EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1104LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1104LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1104LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
| A1106EUA-T | 3-lead SIP | -40°C to 85°C | 是 |
| A1106LLHLT-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1106LLHLU-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1106LLHLX-T | 3-lead SOT | -40°C to 150°C | 是 |
| A1106LUA-T | 3-lead SIP | -40°C to 150°C | 是 |
