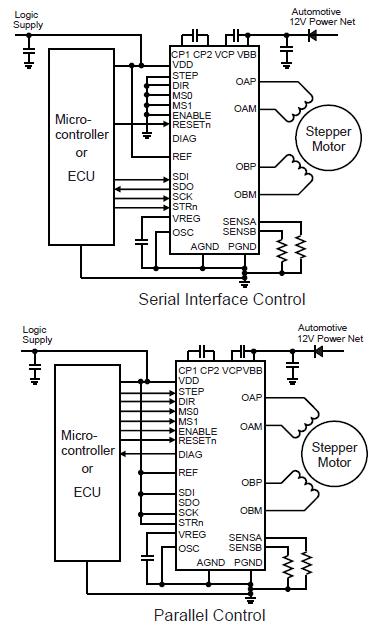

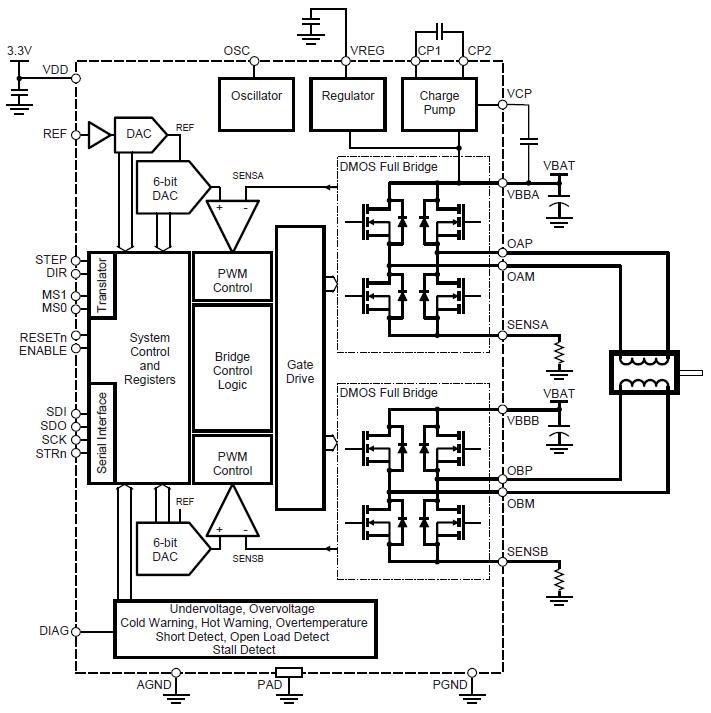

A3981K产品应用图解:
A3981K应用图解
A3981K应用图解
A3981K应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A3981K介绍
A3981K - 汽车可编程步进驱动器

A3981K是Allegro公司的一款双极步进电动机驱动器产品,A3981K是汽车可编程步进驱动器,本站介绍了A3981K的封装应用图解、特点和优点、功能等,并给出了与A3981K相关的Allegro元器件型号供参考。

A3981K - 汽车可编程步进驱动器 - 双极步进电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A3981 是一款可编程的微步电动机驱动器,带有内置转换器,易于操作。它采用单芯片解决方案,能够以全步进、半步进、四分之一及十六分之一步进模式驱动双极步进电动机,工作电压和电流可达 28V 和 ±750mA。A3981 可使用简单的步进和方向输入或通过 SPI 兼容型接口控制,而且还能用于设置多种整合功能及读取诊断信息。

电流调整器通过编程,能以固定停机时间或固定频率 PWM 工作,并可通过多种衰减模式降低电动机的可闻噪音和提高步进准确性。而且,相电流表可以通过串行接口编程,为特定应用建立适用的微步进电流分布,进一步提高电动机的性能。

电动机的所有相电流均通过 DMOS 全桥式装置控制,使用同步整流,减少功率耗散。在高侧驱动和低侧驱动之间切换时,内部电路和计时器可防止跨导和击穿,

从而避免输出短路。此外,它还具有低负载电流和失速转子检测功能。芯片级保护包括:高温和低温警告、过温关机、过压和欠压锁定。

应用
  • 汽车步进电动机
  • 引擎管理
  • 车头灯定位
特点和优点
  • 典型应用 ±750mA、28V
  • 低 RDS(开)输出,一般为 0.5 Ω源极和灌电流
  • 自动电流衰减模式检测/选择
  • 混合、快、慢电流衰减模式
  • 同步整流,减少功率耗散
  • 内部过压锁定(OVLO)、欠压锁定 (UVLO) 与过热关机电路
  • 交叉电流保护
  • 短路和断路诊断
  • 高温和低温警告
  • 失速检测功能
  • SPI 兼容型或简单的步进和方向运动控制
  • 通过 SPI 兼容型串行接口提高可配置性
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A3981KLP-T 28-lead TSSOP -40°C to 125°C
    A3981KLPTR-T 28-lead TSSOP -40°C to 125°C
    APEK3981KLP-01-T DEMO BOARD -40°C to 125°C
