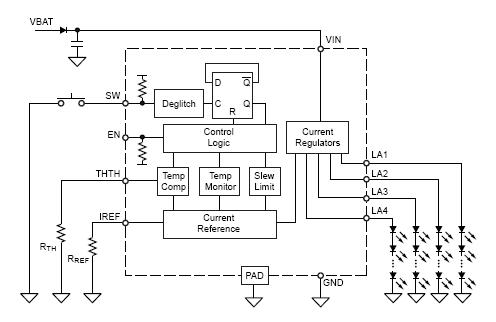

A6262产品应用图解:
A6262应用图解
A6262应用图解
A6262应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A6262介绍
A6262 - 汽车LED阵列驱动器

A6262是Allegro公司的一款用于照明的LED驱动器产品,A6262是汽车LED阵列驱动器,本站介绍了A6262的封装应用图解、特点和优点、功能等,并给出了与A6262相关的Allegro元器件型号供参考。

A6262 - 汽车LED阵列驱动器 - 用于照明的LED驱动器 - 稳压器和照明 - Allegro MicroSystems, LLC

功能描述

A6262 是线性、可编程电流调节器,为 4 路输出提供每路 100mA 的电流,以驱动高亮 LED 阵列。每路输出的经调节的 LED 电流(精确到 5%)由单个参考电阻设置。不使用镇流电阻,每个串的电流匹配优于 10%。使用恒流驱动 LED,确保安全运行,并提供最大的可能照明输出。

通过启用输入指令提供输出控制,为 PWM 应用提供直接控制;并通过去抖开关输入进行开/关拨动操作。

对于汽车应用,当使用每个串中的 1 至 3个 LED 驱动 4个串、每个串的总电流高达 100mA时,达到最佳性能。输出可根据需要并联或闲置。

在任何 LED 输出引脚短路接地时提供短路检测以保护 LED 和 A6262。消除短路后,输出将自动恢复调节的电流。

产品含温度监视器,用于在芯片温度超过可调热阈值的情况下减少 LED 驱动电流。

设备采用 10 针 MSOP (LY) 和 16 针 TSSOP (LP) 封装,两者都采用外露散热板以增强散热。有关封装均为无铅产品,且引脚框采用 100% 雾锡电镀。

相关产品
  • A6261 保护型 LED 阵列驱动器
  • A6264 汽车停车/尾灯 LED 阵列驱动器
特点和优点
  • LED 驱动器总电流高达 400mA
  • 电流由 4 个串平均分配,每个 100mA
  • 6 至 50V 电源电压
  • 低压差
  • LED 输出短路接地和过热保护
  • 开/关拨动开关输入
  • 启用 PWM 控制输入
  • PWM 期间电流限摆率
  • 通过参考电阻设置电流
  • 汽车 K 温度范围(–40°C 至 150°C):请联系工厂了解供货情况。
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A6262KLPTR-T 16-lead TSSOP -40°C to 125°C
    A6262KLY-T 10-lead MSOP -40°C to 125°C
    A6262KLYTR-T 10-lead MSOP -40°C to 125°C
    APEK6262KLP-01-T DEMO BOARD -40°C to 125°C
