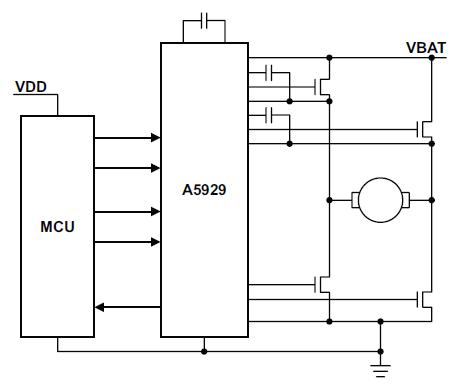

A5929K产品应用图解:
A5929K应用图解
A5929K应用图解
A5929K应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A5929K介绍
A5929K - 汽车全桥式MOSFET驱动器

A5929K是Allegro公司的一款电刷直流电动机驱动器产品,A5929K是汽车全桥式MOSFET驱动器,本站介绍了A5929K的封装应用图解、特点和优点、功能等,并给出了与A5929K相关的Allegro元器件型号供参考。

A5929K - 汽车全桥式MOSFET驱动器 - 电刷直流电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A5929 全桥式控制器能与 N 沟道外部电源 MOSFET 连用,它是专门为汽车应用而设计的。

独特的电荷泵稳压器能在最低 7?V 的电池电压下提供全 (>10?V) 栅极驱动,这能确保在最低 5.5?V 的电池电压下,使 A5929 在栅极驱动减小时工作。它采用自举电容器提供 N 沟道 MOSFET 所需的高电池电压。

为全桥中的四个电源 MOSFET 中的每一个提供一个逻辑电平输入,以利用外部控制器定义的 PWM 方案驱动电机。集成分频控制可防止电源 MOSFET 出现交叉传导。

每个 MOSFET 上的独立漏源电压监测器可提供电机相位的对电源短路和对地短路检测。单独的开漏极故障输出可显示短路故障、电源欠压和芯片超温的状态。

A5929 采用 24 引脚 TSSOP 封装,并带有外露散热焊盘(封装类型 LP)。这种封装可采用无铅 (Pb) 型配置,引脚框采用 100% 雾锡电镀(后缀 –T)。

特点和优点
  • 用于 N 沟道 MOSFET 的大电流全桥式栅极驱动
  • 交叉传导保护
  • 5.5?V - 50?V 电源电压范围
  • 电机相位的对电源短路和对地短路检测
  • 欠压、超温监测器
  • 弱电流休眠模式
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    APEK5929KLP-01-T DEMO BOARD -20°C to 85°C -- 联系本地销售代表 检查库存
    A5929KLPTR-T 24-lead TSSOP -40°C to 125°C 查看数据 联系本地销售代表 检查库存
