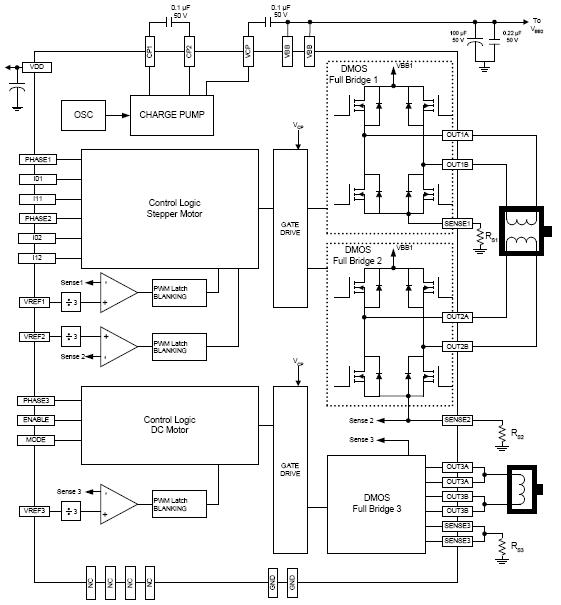

A3989产品应用图解：
Allegro芯片：
- CTD416-65AC - 开发板，套件，编程器 > 评估板 > 传感器评估板
- A3340LUA-T - 传感器，变送器 > 磁性传感器 > 开关（固态）
- APEK81801KES-410KHZ-T - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- A3946KLBTR - 集成电路（IC） > 电源管理（PMIC） > 电机驱动器，控制器
- A1321LLHLT-T - 传感器，变送器 > 磁性传感器 > 线性、罗盘（IC）
- ACS70311LOKATX-010B5-C - 传感器，变送器 > 磁性传感器 > 线性、罗盘（IC）
- A5990GEVSR-T - 集成电路（IC） > 电源管理（PMIC） > 电机驱动器，控制器
- ASEK31316-KIT-T - 开发板，套件，编程器 > 评估板 > 传感器评估板
- APEK3944KLP-01-T - 开发板，套件，编程器 > 评估板 > 评估和演示板及套件
- ACS773ECB-200B-PFF-T - 传感器，变送器 > 电流传感器
A3989 - 双极步进及高电流直流电动机驱动器
A3989是Allegro公司的一款双极步进电动机驱动器产品，A3989是双极步进及高电流直流电动机驱动器，本站介绍了A3989的封装应用图解、特点和优点、功能等，并给出了与A3989相关的Allegro元器件型号供参考。
A3989 - 双极步进及高电流直流电动机驱动器 - 双极步进电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems
功能描述
A3989 可在高达 36 V 的电压下工作，同时以高达 1.2 A 的电流驱动一台双极步进电动机，以及以高达 2.4 A 的电流驱动一台直流电动机。A3989 包括固定关断时间脉宽调制 (PWM) 电流控制稳压器。该步进电动机驱动器具有双路 2 位非线性 DAC（数字模拟转换器），可允许步进电动机以全、半及四分之一步进模式控制。直流电动机可使用标准的相位及启用信号进行控制。可通过模式引脚选择快或慢电流衰减。PWM 电流稳压器使用 Allegro? 已获专利的混合衰减模式减少可听到的电动机噪音、增加步进精确度并减少功率耗散。
内部同步整流控制电路可降低脉宽调制 (PWM) 操作时的功耗。
保护功能包括因滞后引起的过热关机、欠压锁定 (UVLO) 及交叉电流保护。无需特别的加电排序。

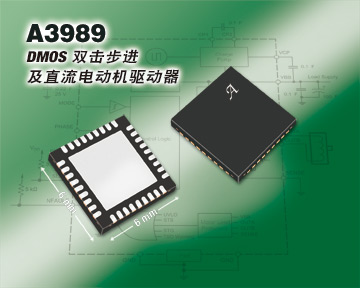

A3989 采用无铅 6 mm × 6 mm × 0.9 mm、36 引脚 QFN 封装，并带有用于增强热性能的外露功率片。无铅封装，采用 100% 雾锡电镀引脚框。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 |
|---|---|---|---|
| A3989SEVTR-T | 36-lead QFN/MLP | -20°C to 85°C | 是 |
