A3290 - 用于消费和工业应用的稳定斩波型精密霍尔效应锁存
A3290是Allegro公司的一款霍尔效应锁存器与双极开关产品，A3290是用于消费和工业应用的稳定斩波型精密霍尔效应锁存，本站介绍了A3290的封装应用图解、特点和优点、功能等，并给出了与A3290相关的Allegro元器件型号供参考。
A3290 - 用于消费和工业应用的稳定斩波型精密霍尔效应锁存 - 霍尔效应锁存器与双极开关 - 磁性数字位置传感器IC - Allegro MicroSystems
功能描述
A3290 和 A3291 霍尔效应锁存是温度极稳定和抗应力的传感器，特别适合在扩展温度范围下（高达 125°C）运行。通过动态偏移取消实现了较好的高温性能，可降低通常由器件封装超模压、温度依存性及热应力引起的剩余偏移电压。这两种器件除了磁性开关点以外，其他都是一样的。两种器件不可用于汽车应用。

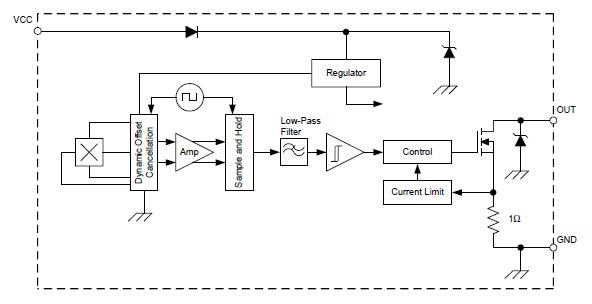

两种器件都将以下元件包含在单硅片上：稳压器、霍尔发电机、小型信号放大器、稳定斩波特性、施密特触发器和具有短路保护功能、最大可汲入 25 mA 电流的开路集电极输出。若要开启输出，必须提供强度足够大的南极磁场。关闭输出，则必须提供强度足够大的北极磁场。电路板稳压器允许使用3 至 24V 的电源电压进行操作。
两种封装类型能为大多数应用提供磁性优化的封装。LH 型封装是 SOT23W 微型低厚度表面安装型封装，而 UA 型封装是供过孔安装使用的三引脚超小型 SIP。两种封装都为无铅封装，采用 100% 雾锡电镀引脚框。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 |
|---|---|---|---|
| A3290KLHLT-T | 3-lead SOT | -40°C to 125°C | 是 |
| A3290KLHLX-T | 3-lead SOT | -40°C to 125°C | 是 |
| A3290KUA-T | 3-lead SIP | -40°C to 125°C | 是 |
| A3291KLHLT-T | 3-lead SOT | -40°C to 125°C | 是 |
| A3291KLHLX-T | 3-lead SOT | -40°C to 125°C | 是 |
| A3291KUA-T | 3-lead SIP | -40°C to 125°C | 是 |
