A8512 - 用于中/大型显示器的LED背光驱动器
A8512是Allegro公司的一款LED背光驱动器产品，A8512是用于中/大型显示器的LED背光驱动器，本站介绍了A8512的封装应用图解、特点和优点、功能等，并给出了与A8512相关的Allegro元器件型号供参考。
A8512 - 用于中/大型显示器的LED背光驱动器 - LED背光驱动器 - 稳压器和照明 - Allegro MicroSystems
功能描述

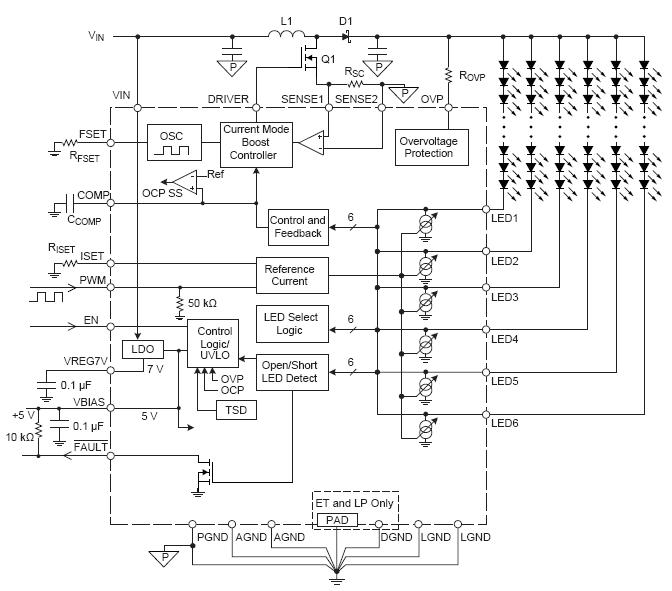

A8512 是一款用于中型尺寸显示器背光的多输出 WLED/RGB 驱动器。A8512 结合了升压控制器，可驱动外置 MOSFET 和六个内部电流汲入。升压转换器在恒定频率（可编程）电流模式下运行。

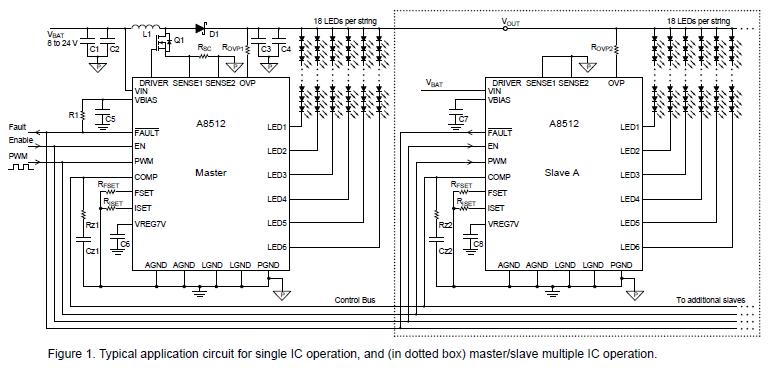

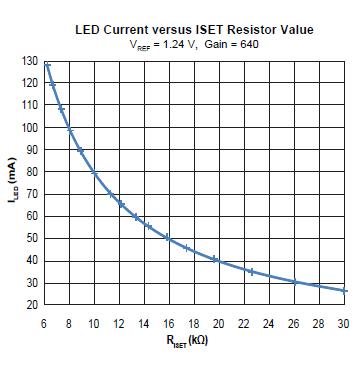

PWM 光暗调节可确保以 500:1 的比率控制 LED 电流。每个 LED 汲入均可汲入 80 mA 的电流并可并联提供更高的电流。此外，多个 A8512 可并行连接，使用一个主控制器控制升压阶，连接最多五个从控制器，这些从控制器可充当 LED 汲入。这样，只需一个升压转换器即可为多达 36 个 LED 串供电。
A8512 可采用单电源运行，电压范围为 8 至 24V。它可提供过压、 LED 串开路、短路以及过热保护。两级逐波限流功能可提供软启动和过载保护。

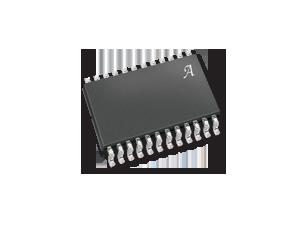

此器件采用 24 管脚 SOICW 封装 (LB)（内置熔凝管脚以增强散热性）以及 28 触点 5mm×5mm QFN 封装 (ET)（外置散热垫以增强散热性）。两种封装均为无铅封装，采用 100% 雾锡镀层引脚框。
特点和优点
具体的完整型号
| 型号 | 封装类型 | 温度 | 遵循 RoHS规范 | ||||
|---|---|---|---|---|---|---|---|
| A8512EETTR-T | 28-lead QFN | -40°C to 85°C | 是 | ||||
| A8512ELBTR-T | 24-lead SOIC | -40°C to 85°C | 是 | 查看数据 | 中断 | 联系本地销售代表 | 检查库存 |
| A8512ELPTR-T | 24-lead TSSOP | -40°C to 85°C | 是 |
