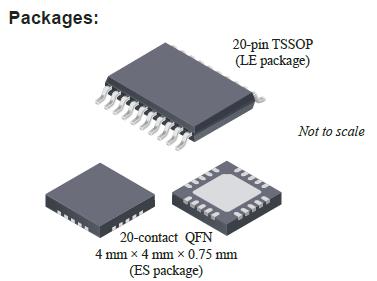

A5303-封装图解:
A5303封装图解

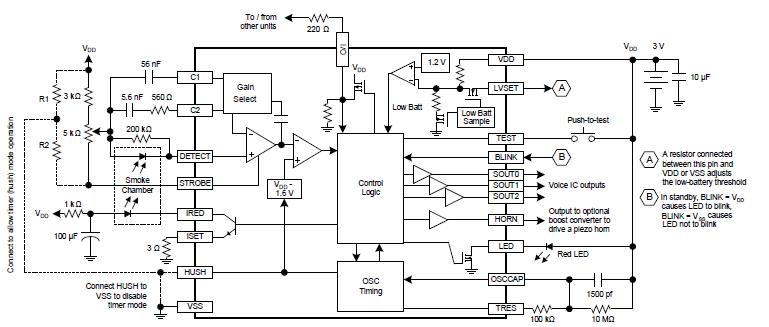

A5303产品应用图解:
A5303应用图解
A5303应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A5303介绍
A5303 - 带互连、计时器和锁存告警指示灯的光电烟雾探测器

A5303是Allegro公司的一款光电感烟探测器IC产品,A5303是带互连、计时器和锁存告警指示灯的光电烟雾探测器,本站介绍了A5303的封装应用图解、特点和优点、功能等,并给出了与A5303相关的Allegro元器件型号供参考。

A5303 - 带互连、计时器和锁存告警指示灯的光电烟雾探测器 - 光电感烟探测器IC - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A5303 是一款带超低待机电流的低电流 BiCMOS 光电烟雾探测器,可使用廉价电池供电,运行长达 10 年。该器件可与红外光室配合使用,感测烟雾微粒散发的光线。联网功能让设备实现互连,当任何设备探测到烟雾时,所有设备都能发出声音告警。设计中还整合特殊功能,促进成品探测器的协同作业和测试。

可变增益光学放大器可直接与红外发射器-探测器对交互。放大器增益水平由两个外置电容确定,并根据运行模式在内部进行选择。在待机和计时器模式中选择低增益。当发生本地告警时,该低增益将(内部)增加约 45%,以提供滞后。在按键测试或待机模式中定期监控光室敏感度时采用高增益。内置振荡器和计时电路可确保每 10s 仅探测烟雾 100μs ,从而大幅降低待机功耗。 此外,还整合特殊的三阶加速感测方案,以缩短发出声音告警的时间,同时减少错误触发。光室灵敏度定期予以监控,当出现两个连续的灵敏度下降周期时,将发出警告信号。

A5303 采用超薄 (<1.2mm 整体高度) 20 管脚 TSSOP 封装(0.65mm 标称引脚间距)。该封装为无铅封装,采用 100% 雾锡电镀引脚框。

特点和优点
  • 超低的平均待机电流实现长达 10 年的电池寿命
  • 2.3 至 5.5V 工作电压范围
  • 互连选项
  • 逻辑输出控制外置声音 IC
  • 电池电量不足检测与警告
  • 光室灵敏度测试与警告
  • 三重号角芯片判别光室警告
  • 通电复位 (POR)
  • 输入/输出的数字过滤器可提供超卓的抗扰度
  • 计时器(沉默)模式用于启动降低灵敏度期间
  • 内置电路减少错误触发
  • 为所有管脚提供 ESD 保护电路
  • 瞬时号角模式,符合 UL217、NFPA72 和 ISO8201 标准
  • 锁存告警指示灯识别触发告警的器件
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A5303SESTR-T 20-lead QFN -20°C to 85°C
    A5303SLE-T 20-lead TSSOP -20°C to 85°C
    A5303SLETR-T 20-lead TSSOP -20°C to 85°C
