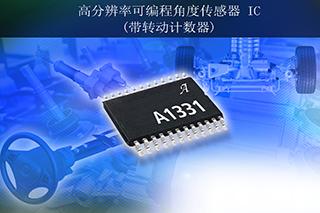

A1331应用图解
A1331应用图解
A1331应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A1331介绍
A1331 - 具有集成转动计数器的精密微功率霍尔效应角度传感器IC

A1331是Allegro公司的一款角位置传感器IC产品,A1331是具有集成转动计数器的精密微功率霍尔效应角度传感器IC,本站介绍了A1331的封装应用图解、特点和优点、功能等,并给出了与A1331相关的Allegro元器件型号供参考。

A1331 - 具有集成转动计数器的精密微功率霍尔效应角度传感器IC - 角位置传感器IC - 磁线性和角位置传感器IC - Allegro MicroSystems, LLC

功能描述

A1331 是一种 360° 角度传感器 IC,它能根据磁场圆形垂直霍尔 (CVH) 技术提供无触点的高分辨率角位置信息。它具有包括下列功能的片上系统 (SoC) 架构:CVH 前端、数字信号处理和数字输出 (SPI)。A1331 适用于需要高速 0° - 360° 角度测量的汽车应用,如电动助力转向 (EPS) 和油门系统。

除了提供整圈角度测量外,A1331 还提供能在低功率模式下运行的转动计数器功能。因此 A1331 非常适用于汽车应用,例如,在汽车熄火时,仍必须跟踪方向盘转数的应用情况。

A1331 支持用于低刷新率应用的低 RPM 模式和用于高速应用的高 RPM 模式。高 RPM 模式适用于需要更高刷新率以减少延迟产生的误差的应用。低 RPM 模式适用于需要在低角速度时,进行高分辨率运行的应用。

作为其信号处理功能的一部分,A1331 具有汽车级温度补偿功能,以在整个工作温度和电压范围内提供精确的输出。A1331 还采用 EEPROM 技术以便在生产结束时校准。

A1331 采用 24 引脚 TSSOP 无铅封装,引脚框采用 100% 雾锡电镀。

特点和优点
  • 用于角位置、转速和方向测量的无触点 0° - 360° 角度传感器 IC
  • 采用单独封装的独立双晶片
  • 圆形垂直霍尔 (CVH) 技术提供单通道传感器系统
  • 在低 RPM 模式下提供 12 位分辨率,在高 RPM 模式下提供 10 位分辨率
  • 通过 EEPROM 编程可在 25 和 3200?μs 之间配置角度刷新率(输出率)
  • 能感应超过 7600 rpm 的磁体转速
  • SPI 接口允许使用多个独立传感器,以满足需要冗余传感器的应用要求
  • 可通过 EEPROM 编程的角度参考 (0°) 位置和转向(CW 或 CCW)
  • 靠电池驱动的汽车应用的电压最大绝对值 (VCC) 为 26.5?V
  • 转动计数器功能在汽车熄火时启动。
  • 磁体每转动180° 计数器会更新
  • 在 –512 - +511 的计数范围内跟踪 CW/CCW 方向的磁体转向
  • 低功率模式(每个晶片 100?μA)
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A1331LLETR-DD-T 24-lead TSSOP -40°C to 150°C 查看数据 联系本地销售代表 检查库存
