A8509 - 宽输入电压范围高效率4通道容错LED驱动器

A8509是Allegro公司的一款LED背光驱动器产品,A8509是宽输入电压范围高效率4通道容错LED驱动器,本站介绍了A8509的封装应用图解、特点和优点、功能等,并给出了与A8509相关的Allegro元器件型号供参考.

A8509 - 宽输入电压范围高效率4通道容错LED驱动器 - LED背光驱动器 - 稳压器和照明 - Allegro MicroSystems, LLC

功能描述

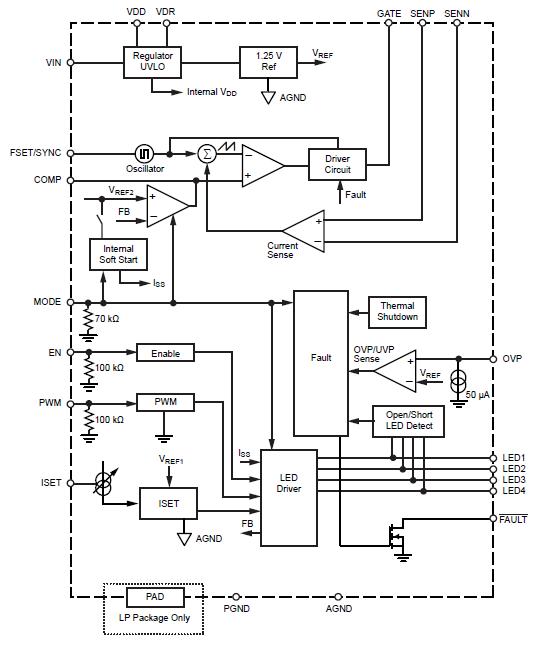

A8509 是一款用于背光 LCD 面板的多输出白光 LED 驱动器。其集成了一个电流模式升压控制器和四个单独电流吸收器。

通过该升压控制器架构可极大扩展升压,以优化针对每串所需 LED 数的解决方案。FSET/SYNC 引脚可设置所需的升压开关频率,或者在 300 至 800kHz 的范围内同步该值。

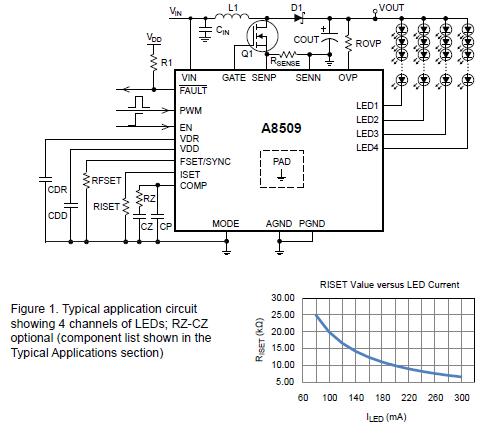

LED 灌电流值可通过外部 ISET 电阻器设置(见图1)。四个 LED 灌电流还可结合在一起,以便为每个 LED 串实现更高的电流。

A8509 可提供输出短路与过压保护、LED 引脚开路或短路保护以及过温保护。两级逐脉冲限流功能可提供软启动和防止外部电流开关出现高电流过载。作为选件,A8509 可驱动与 FAULT 引脚相连的 P-FET,以便在升压转换器出现接地短路时将输入电源与系统断开。

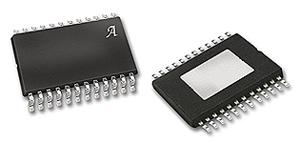

封装选择为 24 引脚 TSSOP(后缀 LP)和 SOICW (LB) 封装。TSSOP 安装有外露散热板,而 SOICW 具有四个带内部保险丝的引脚,已实现更出色的散热效果。两种封装都为无铅封装,采用 100% 雾锡电镀引脚框。

特点和优点
  • 用于 LED 串的四个集成的高电流吸收器;可绑定在一起,实现更高电流
  • 具有栅极驱动器/升压控制器的固定频率电流模式控制;可驱动外部 N 通道 MOSFET 的强大栅极驱动器可极大扩展每串的 LED 数
  • 可与一个主升压控制器和最多三个额外从控制器并行运行;在仅装载一个主升压稳压器的同时最多可运行 16个 LED 串
  • LED 串之间的电流自主均流共享可实现 0.7% 的精确度与 0.8% 的匹配率
  • 较宽的输入电压范围:9 至 40V
  • 为单电源操作提供内部偏压供电(一般 VIN = 12 或 24V)
  • 单独的 Enable 和 PWM 引脚,作为实现 Enable 和 PWM 调光功能的接口
  • 可设置升压转换器开关频率或在 800kHz 时进行同步的 Fset/Sync 功能
  • 保护功能
  • 开路或短路 LED 引脚保护
  • 开路 Schottky 保护
  • 逐脉冲电流限制
  • 过温保护 (OTP)
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A8509GLBTR-T 24-lead SOIC -40°C to 105°C 查看数据 联系工厂 联系本地销售代表 检查库存
    A8509GLPTR-T 24-lead TSSOP -40°C to 105°C
    APEK8509GLP-01-MH DEMO BOARD -40°C to 105°C
    APEK8509GLP-01-T DEMO BOARD -40°C to 105°C
