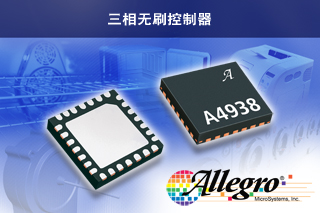

A4938-封装图解:
A4938封装图解

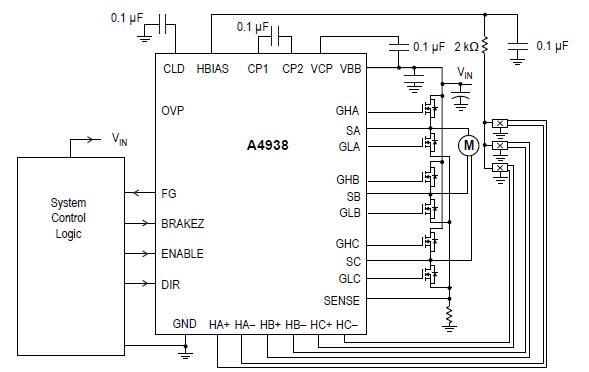

A4938产品应用图解:
A4938应用图解
A4938应用图解
A4938应用图解
承诺原装正品
专营Allegro,真正优化您的供应链
Allegro产品 - A4938介绍
A4938 - 三相无刷直流电动机预驱动器

A4938是Allegro公司的一款无刷直流电动机驱动器产品,A4938是三相无刷直流电动机预驱动器,本站介绍了A4938的封装应用图解、特点和优点、功能等,并给出了与A4938相关的Allegro元器件型号供参考。

A4938 - 三相无刷直流电动机预驱动器 - 无刷直流电动机驱动器 - 电动机驱动器和接口IC - Allegro MicroSystems, LLC

功能描述

A4938 是完整的三相无刷直流 (BLDC) 电动机预驱动器,可为所有 N 通道功率 MOSFET 三相桥的直接大电流门极驱动提供输出。该装置具有三个霍尔元件输入,一个用于整流控制的定序器、固定停机时间脉冲宽度调制 (PWM) 电流控制、以及锁定转子检测。

输出电流可根据外部 MOSFET 的性能放大或缩小。锁定转子检测延迟通过 CLD 终端上的外置电容器设定。可使用“启用”、“方向”和“制动”输入控制电动机速度、位置和转矩。电动机速度可使用 FG1 输出来设定。

外部 MOSFET 可以使用 PWM 输入上的外部信号或使用内部 PWM 电流调节器进行脉冲宽度调制。无论使用哪种方法,A4938 的同步整流功能都可以在电流衰减过程中打开相应的 MOSFET,以减少功率耗散。

霍尔元件成本低廉,并具有噪音过滤,可防止错误的整流信号。A4938 可提供 5.0V 稳压电源输出,向三个霍尔元件供电。内部电路保护包括因滞后引起的过热关机、欠压锁定、以及停机时间保护。不需要特别的加电排序。工作温度范围为 -40°C 至 85°C。

A4938 采用 5mm × 5mm、28 端子 QFN 封装,带有外露热传导垫片。该小型封装为无铅产品,且引脚框采用 100% 雾锡电镀。

特点和优点
  • 驱动 6N-通道 MOSFET
  • 同步整流,减少功率耗散
  • 内部 UVLO 和热关机电路
  • 霍尔元件输入
  • PWM 电流限制
  • 停机时间保护
  • FG 输出
  • 待机模式
  • 锁检测保护
  • 过压保护
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A4938EETTR-T 28-lead QFN -40°C to 85°C
