A1301 - 连续型比例式线性霍尔效应传感器IC

A1301是Allegro公司的一款线性位置传感器IC产品,A1301是连续型比例式线性霍尔效应传感器IC,本站介绍了A1301的封装应用图解、特点和优点、功能等,并给出了与A1301相关的Allegro元器件型号供参考.

A1301 - 连续型比例式线性霍尔效应传感器IC - 线性位置传感器IC - 磁线性和角位置传感器IC - Allegro MicroSystems, LLC

功能描述

这些部件正在生产中,但已确定不适合新设计。这一分类表明,此器件的销售目前仅限于现有客户应用。如为新设计应用,则不购买本器件,因为不久它很可能会被淘汰。不再提供样品。状态变更日期:2011年11月17日。

推荐的代替产品:关于现有客户迁移,对于新客户或新应用,请参考A1308/9。

A1301 和 A1302 是连续型比例式线性霍尔效应传感器 IC。这些传感器已经优化,可精确提供与所适用磁场成比例的电压输出。这些器件具有等于电源电压 50% 的静态输出电压。提供两种输出灵敏度选择:适用于 A1301 的 2.5 mV/G 及适用于 A1302 的 1.3 mV/G。

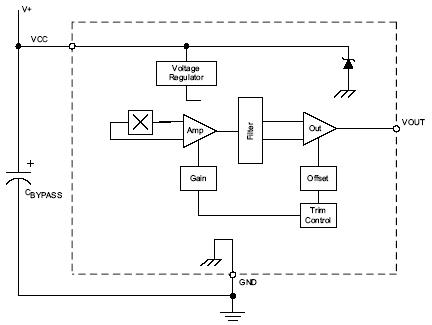

每个器件中的霍尔效应集成电路包括霍尔感测元件、线性放大器和 CMOS A 类输出结构。将霍尔感测元件和放大器集成在单个芯片上,可将通常与低电压水平模拟信号相关联的很多问题减到最少。

该产品在制造过程中已在下线时进行内部增益和偏置修正调整,可实现高精度的输出水平。

这些功能使 A1301 和 A1302 在线性目标移动和旋转目标移动的位置检测系统中成为首选。它们非常适合于温度范围较宽( -40°C 至 125°C )的工业应用。

提供两种器件封装类型:LH,供表面安装使用的 3 引脚 SOT23W 型封装;以及 UA,供过孔安装使用的 3 引脚超小型 SIP所有封装均为无铅版本(后缀,T),引脚框采用100% 雾锡电镀。

特点和优点
  • 低噪音输出
  • 快速上电
  • 成比例轨对轨输出
  • 4.5 V 至 6.0V 操作
  • 高可靠性
  • 下线出厂编程,具有最佳性能
  • 可靠的 ESD 性能
  • 具体的完整型号
    型号 封装类型 温度 遵循 RoHS规范
    A1301EUA-T 3-lead SIP -40°C to 85°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1301KLHLT-T 3-lead SOT -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1301KLHLX-T 3-lead SOT -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1301KUA-T 3-lead SIP -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1302ELHLT-T 3-lead SOT -40°C to 85°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1302ELHLX-T 3-lead SOT -40°C to 85°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1302KLHLT-T 3-lead SOT -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1302KLHLX-T 3-lead SOT -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
    A1302KUA-T 3-lead SIP -40°C to 125°C 查看数据 不适用于新设计 联系本地销售代表 检查库存
